工作原理

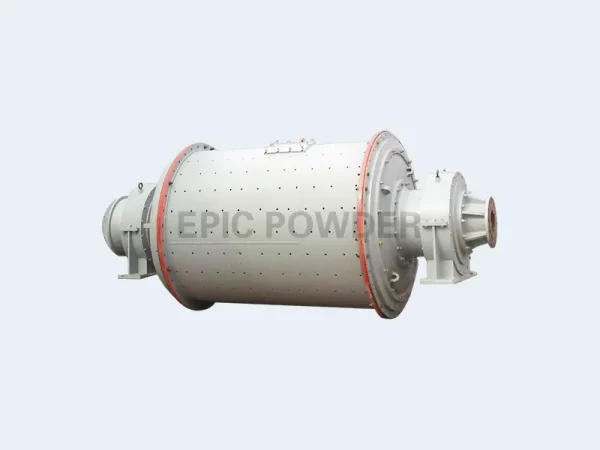

物料通过螺旋喂料机或者皮带喂料机被定量送入球磨机筒体内，转动的筒体带动同体内的物料与研磨介质（球、段）一起运动，研磨介质把物料进行冲击、粉碎、研磨成粉料。经过研磨的粉料从球磨机的出料端排出，通过输送设备或者系统气流进入气流分级机。气流分级机通过离心力的作用阻挡粗粉，细粉被系统气流从分级机吸出，进入旋风收集器或者袋式除尘器被收集起来。
产品特点：
- 工艺设计源自于德国IVA公司，是国际前沿的非矿粉体加工生产线。

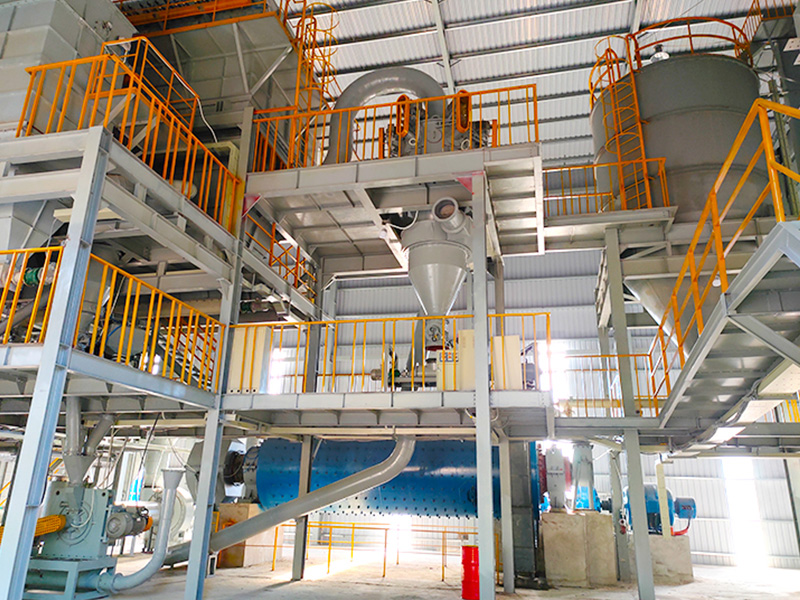

- 工艺流程主要包括破碎（一般采用两段破碎）、研磨、分级、包装、料仓、输送、除尘环保等。球磨机后可接多台分机机并联分级，也可接多台串联分级，同时生产多个粒度号的产品。球磨机与分级机组成一个闭路循环系统。

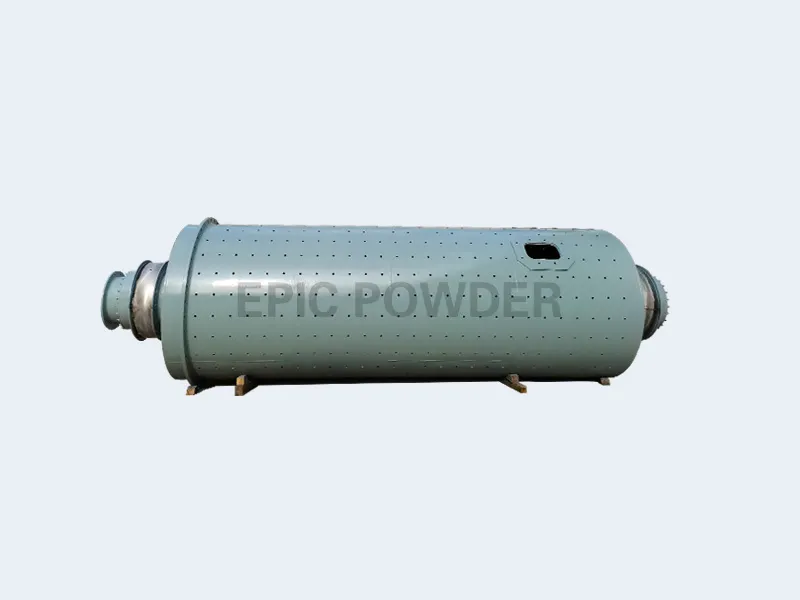

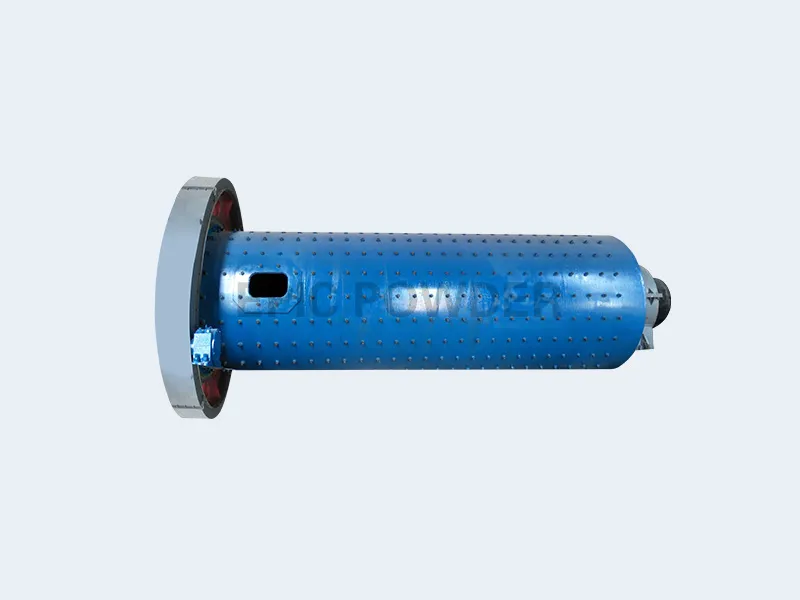

- 球磨机的选配根据矿物的原料粒度、可磨性、产品细度要求、产量要求采用定制设计，衬板形状和球（段）级配根据多年工程实践经验量身订制，最大程度的提高球磨机的研磨效率，降低产品能耗。
- 分级机的选配可根据产品的不同细度选择不同的机型，HTS系列分级机可适用于D97 5微米-20微米产品的分级，ITC系列分级机可适用于D97：8微米-75微米产品的分级，每台分级机都具有很宽的产品调节范围，市场适应范围广。
- 当一条生产线同时生产多个品种时，我们可对多个分级机串联使用，通过粗细分级机的优化组合，确保产品的能耗最低，粒度分布调整最方便，球磨机的过磨现象最低。
- 整个生产线系统负压运行，采用高质量的过滤材料，没有扬尘污染，确保粉尘排放符合国家标准。
- 电控系统采用PLC程序控制，控制整个生产流程，从进料、破碎、研磨分级、输送、直到产品包装、码垛。也可做电脑远程控制。
- 我们可根据客户的投资规模，设计采用不同的厂房结构及设备布置方案，提供性价比最高的配置系统，如年产3万吨规模以下的设备布置多采用单层厂房平面布置，3万吨规模以上的设备布置采用多层厂房立体布置，输送系统采用气力输送，包装采用自动包装及配备码垛系统。
产品参数
| 型号 | 1530 | 1557 | 1850 | 1870 | 2250 | 2270 | 2450 | 2470 | 2660 | 2670 | 3070 | 3090 | 3280 | 3290 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 筒体直径（m） | 1.5 | 1.5 | 1.83 | 1.83 | 2.2 | 2.2 | 2.4 | 2.4 | 2.6 | 2.6 | 3 | 3 | 3.2 | 3.2 |
| 筒体长度（m） | 3 | 5.7 | 5 | 7 | 5 | 7 | 5 | 7 | 6 | 7 | 7 | 9 | 8 | 9 |
| 电机功率（kW） | 75 | 132 | 160 | 250 | 250 | 380 | 320 | 475 | 500 | 630 | 800 | 1000 | 1250 | 1400 |
| 原料细度（mm） | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
| 产品细度（μm） | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 |
